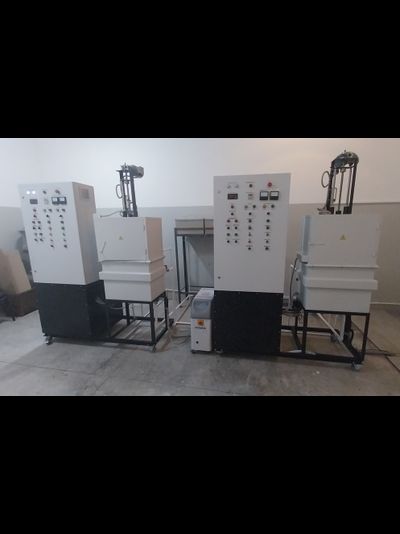

Установка плазменного полирования мощностью 16 кВт в большей степени является лабораторным оборудованием. В промышленном маштабе возможно ее применение для полировки небольших изделий:
- элементы радиотехнических узлов;
- мебельная фурнитура;
- мелкие элементы дизайна;
- медицинский инструмент;
- латунных смесителей;
- обрабатывающего инструмента;
- многое другое.

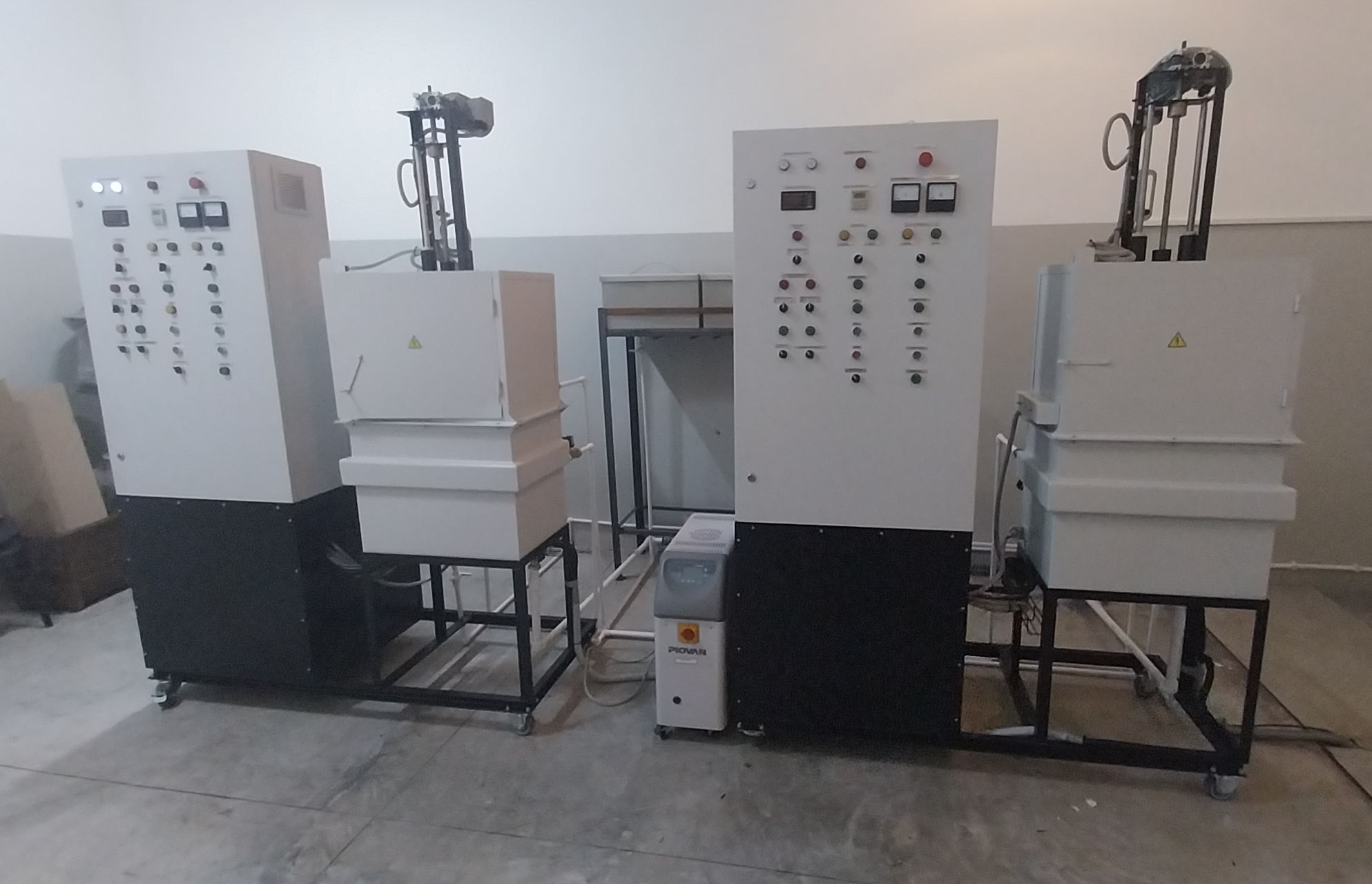

Установка плазменной обработки мощностью 16 кВт поставляется моноблоком. На общей раме располагается рабочая ванна с рубашкой охлаждения и система управления. В качестве системы подъема/опускания применяется механическая система полностью изолированная от токоподводящих элементов.
В системе управления предусмотрены три режима работы:
- автоматический режим
- полуавтоматический режим
- ручной режим
Установка плазменного полирования мощностью 16 кВт в большей степени является лабораторным оборудованием. В промышленном маштабе возможно ее применение для полировки небольших изделий:
- элементы радиотехнических узлов;
- мебельная фурнитура;
- мелкие элементы дизайна;
- медицинский инструмент;
- латунных смесителей;
- обрабатывающего инструмента;
- многое другое.
Установка плазменной обработки мощностью 16 кВт поставляется моноблоком. На общей раме располагается рабочая ванна с рубашкой охлаждения и система управления. В качестве системы подъема/опускания применяется механическая система полностью изолированная от токоподводящих элементов.
В системе управления предусмотрены три режима работы:
- автоматический режим
- полуавтоматический режим
- ручной режим
-
Описание
Комплект поставки:
№ п/п Наименование Количество 1 Установка электролитно-плазменного полирования мощностью 16 кВт 1 шт. 1.1 питающий трансформатор мощностью 16 кВт 1 шт. 1.2 шкаф управления 1 шт. 1.5 передвижная опорная рама 1 шт. 1.7 ванна полирования, материал не ниже AISI304, толщина стенок не менее 3 мм 1 шт. 1.8 защитный (вентиляционный) кожух, материал не ниже AISI304, представляет собой каркас из 30-35 уголка, обшитый листами AISI304 толщиной 1 мм 1 шт. 1.9 механизм подъема/опускания 1 шт. 1.10 система гидравлической обвязки ванны:
- электрозапорная арматура Ду15
- электрозапорная арматура Ду25
- электрозапорная арматура Ду10
- запорная арматура Ду25
1 комп.
- 1 шт.
- 1 шт.
- 1 шт.
- 1 шт.
1.11 траверса для крепления изделий 1 шт. 1.12 комплект электропроводов для подключения исполнительных механизмов 1 комп. 1.13 вспомогательные и исполнительные элементы:
- бесконтактные датчики
- ТЭНы мощностью 3 кВт
- термопара
- датчик уровня
1 комп.
- 3 шт.
- 2 шт.
- 1 шт.
- 2 шт.
Неоходимые коммуникации:
- вытяжная вентиляция не менее 200 куб.м/час;
- холодное водоснабжение 5-20 С;
- канализация;
- трехвазная сеть 380 В, 50 Гц, автомат хар.D;
- сжатый воздух.
Комплект поставки:
| № п/п | Наименование | Количество |
| 1 | Установка электролитно-плазменного полирования мощностью 16 кВт | 1 шт. |
| 1.1 | питающий трансформатор мощностью 16 кВт | 1 шт. |
| 1.2 | шкаф управления | 1 шт. |
| 1.5 | передвижная опорная рама | 1 шт. |
| 1.7 | ванна полирования, материал не ниже AISI304, толщина стенок не менее 3 мм | 1 шт. |
| 1.8 | защитный (вентиляционный) кожух, материал не ниже AISI304, представляет собой каркас из 30-35 уголка, обшитый листами AISI304 толщиной 1 мм | 1 шт. |
| 1.9 | механизм подъема/опускания | 1 шт. |
| 1.10 |
система гидравлической обвязки ванны:
|
1 комп.
|
| 1.11 | траверса для крепления изделий | 1 шт. |
| 1.12 | комплект электропроводов для подключения исполнительных механизмов | 1 комп. |
| 1.13 |
вспомогательные и исполнительные элементы:
|
1 комп.
|
Неоходимые коммуникации:
- вытяжная вентиляция не менее 200 куб.м/час;
- холодное водоснабжение 5-20 С;
- канализация;
- трехвазная сеть 380 В, 50 Гц, автомат хар.D;
- сжатый воздух.
