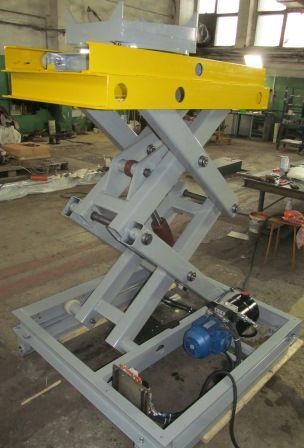

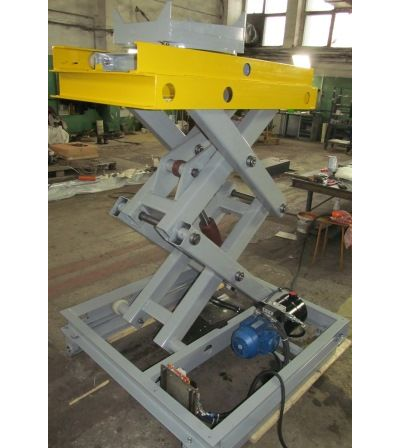

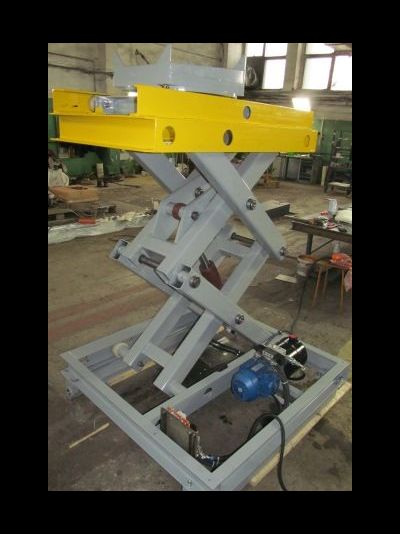

Ножничный подъемник для съема двигателя троллейбуса

Наше предприятие готово предложить Вам: Подъёмник MT NP 1x1,1-0,6x1,2PS или его модификацию для съёма или установки электродвигателя троллейбуса.

Данный подъёмник был разработан специально для замены в троллейбусах марок АКСМ-101, АКСМ-201, АКСМ-321 выпускаемых на «Белкоммунмаш» различных электродвигателей: ДК-211БМ, АНТ-155, ДТА-1У1 и АТЧД-250.

Описание

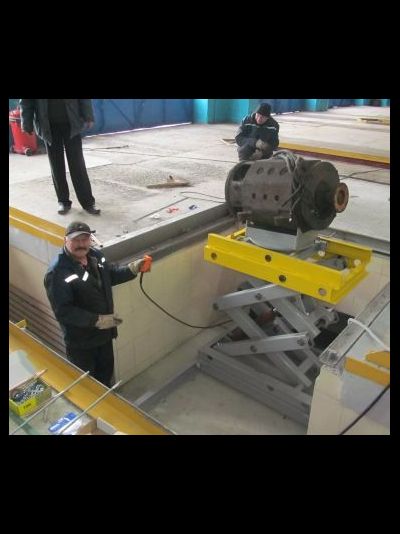

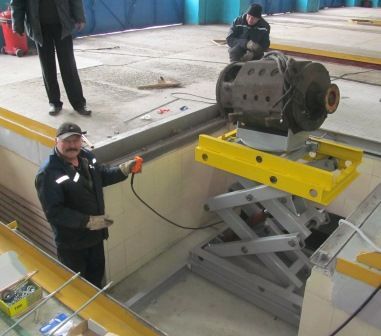

Подъёмник может перемещаться по двум направляющим (швеллерам) внутри осмотровой Т-образной ямы, платформа его перемещается вверх/вниз, по платформе перемещается тележка, на которой установлена вращающаяся подставка под захват электродвигателя. Весь механизм имеет 4 степени подвижности которые позволяют облегчить работу при замене различных типов электродвигателей на различных марках троллейбусов. Заменяя захват под электродвигатель можно производить замену практически любых электродвигателей на любых троллейбусах.

В зависимости от марок троллейбусов и установленных на них двигателей может потребоваться несколько видов подставки под двигатель.

Преимущество 4-х степеней подвижности позволяет производить замену электродвигателя, с какой бы стороны троллейбуса тот не находился: справа, слева, по центру и под каким углом.

Техническая характеристика подъёмника MT NP 1x1,1-0,6x1,2PS

1 Модель ножничного подъёмника	MT NP 1x1,1-0,6x1,2PS
2 Модель гидростанции (ГС)	ГС0,75кВт/5л/160bar/0.8 см3
3 Грузоподъёмность максимально, кН (тс)	10 (1)
4 Высота в сложенном состоянии (габарит), мм	850
5 Высота в поднятом состоянии (габарит), мм	1950+20
6 Вертикальный ход не менее, мм	1200
7 Время подъёма платформы с, не более	50
8 Горизонтальное перемещение подъёмника, мм не мене	1650
8.1 Рельсовый путь из ш веллера 12П ГОСТ 8240-97/Ст3сп2-II ГОСТ 535-88 длинной, мм	2800
8.2 Ширина рельсового пути по наружи швеллера, мм	1335
9 Горизонтальное перемещение тележки (на подъёмнике), мм не менее	560
10 Потребляемая мощность , кВт , не более	1
11 Напряжение питающей сети, В	380
12 Частота питающей сети, Гц	50
13 Ток переменный, 3-х фазный
14 Рабочая жидкость	Масло Гидравлик HLP 32 ТУ 38.301-41-180-01
15 Смазка подшипников	смазка графитная ТУРБ600125053.003-2001
16 Масса ножничного подъёмника, кг	460
17 Масса комплекса, кг	590

Технология, условия эксплуатации, дополнительная комплектация ПС (предлагаемая)

Климатические условия эксплуатации ПС	-0/+45
Ограждения платформы:	-ф
